V型架的作用-V型架的作用-河北精工机床

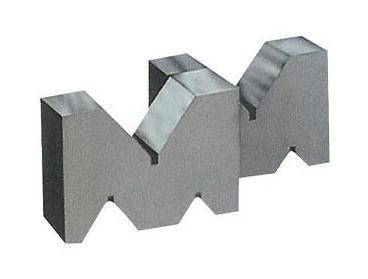

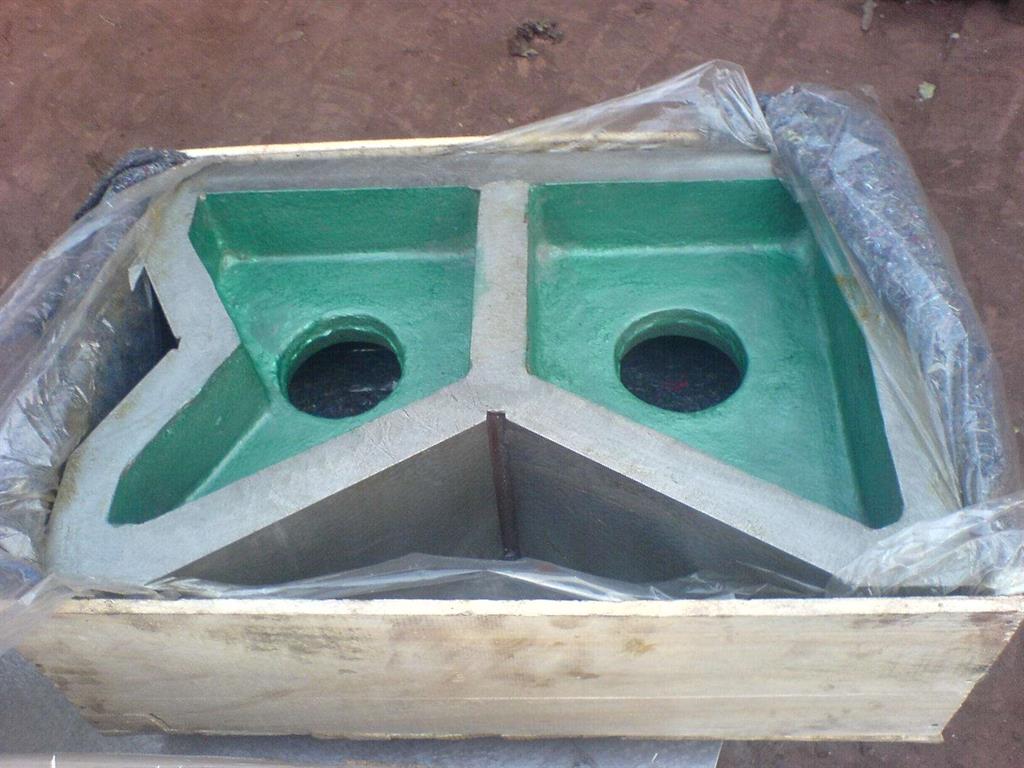

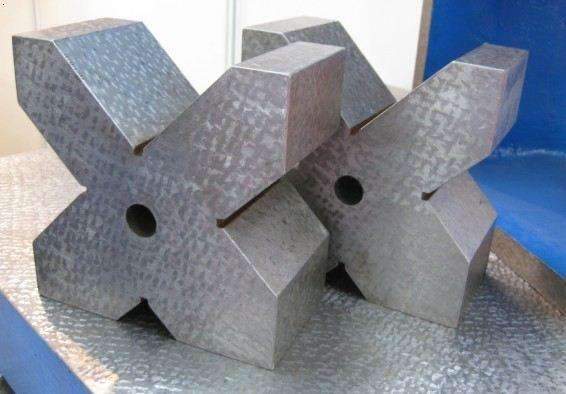

V型架的作用：V型架主要用来安放轴、套筒、圆盘等圆形零件，以便找中心线与划出中心线，一般V型架都是两块为一副，两块的平面与V型槽都是在一次装夹中加工出来的，精密V型架的尺寸相互表面间的平行度、垂直度误差在0.01mm以内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度、平行度的误差也在0.01毫米以内，精密V型架也可做方箱使用，带有夹持支架的V型架可以把圆柱形零件牢固的夹持在V型架上，翻转的各个位置进行划线。
