划线方箱是一种在机械零部件加工过程中对零部件进行划线的主要辅助工具，以铸铁平板为基准面，配以划线盘、划针、高度尺等划线工具，铸铁划线方箱精度按照国标制作，具体规格及价格请咨询划线方箱厂家为准。
划线方箱材质：HT200-250；
划线方箱国标：JB/T12196-2015
划线方箱规格及精度参数：
|
规格（ mm ） |
工作面的平面度 |
工作面的垂直度、平行度及 V 型槽对底面和侧面的平行度 |
||||
|
精度等级（ um ） |
0 级 |
1 级 |
2 级 |
0 级 |
1 级 |
2 级 |
|
100*100*100 |
3.5 |
7 |
15 |
7 |
15 |
30 |
|
150*150*150 |
4 |
9 |
17 |
8 |
18 |
35 |
|
200*200*200 |
4.5 |
10 |
20 |
9 |
20 |
40 |
|
250*250*250 |
5 |
11 |
22 |
10 |
22 |
45 |
|
300*300*300 |
12 |
25 |
25 |
50 |
||
|
400*400*400 |
15 |
30 |
30 |
60 |
||
|
500*500*500 |
35 |
70 |
||||

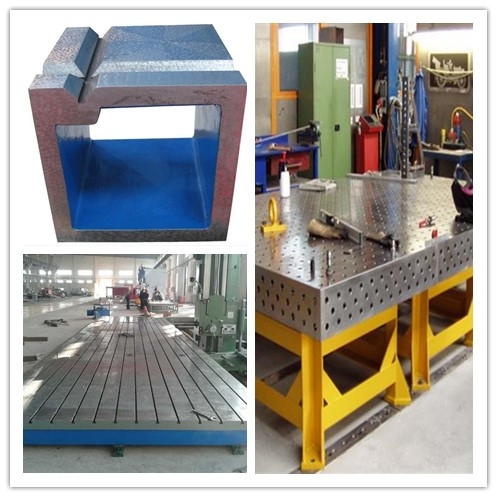

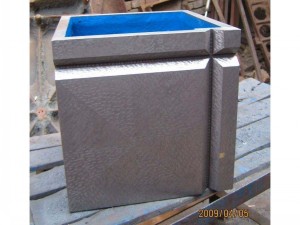

划线方箱图片：
划线方箱厂家电话：17659715975
