偏摆仪,立式偏摆仪,卧式偏摆仪图文资料：
偏摆仪,立式偏摆仪,卧式偏摆仪是检验测量轴类、盘套类产品及零部件的专用精密测量仪器， 具有设计新颖，美观大方，精度高，易操作等优点，使用本仪器可大大提高工作效率和测量精度。偏摆仪采用HT250-HT350高强度铸铁制造。
偏摆仪、立式偏摆仪、卧式偏摆仪主要技术参数：
1、莫氏2号_60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、_轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、被测零件直径270mm-400mm
4、测量长度300mm、500mm、1000mm、1500mm、2000mm
5 、型号有PBY3017型、PBY3025型、PBY3030型、PBY5017型、PBY5025型、PBY5030型、PBY10017型、PBY10025型、PBY10030型、PBY15023型、PBY20023型
|
规格 |
测量长度mm |
测量直径 |
精度 |
|
|
平行方向μm |
垂直方向μm |
|||
|
PBY3017 |
300 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 3025 |
300 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 3030 |
300 |
≤550 |
≤8 |
≤5 |
|
PBY 5017 |
500 |
≤270 |
≤ 8 |
≤ 5 |
|
PBY 5025 |
500 |
≤450 |
≤ 8 |
≤ 5 |
|
PBY 5030 |
500 |
≤550 |
≤8 |
≤5 |
|
PBY 10017 |
1000 |
≤270 |
≤ 10 |
≤ 8 |
|
PBY 10025 |
1000 |
≤450 |
≤ 10 |
≤ 8 |
|
PBY 10030 |
1000 |
≤550 |
≤10 |
≤8 |
|
PBY 15023 |
1500 |
≤400 |
≤16 |
≤15 |
|
PBY 20030 |
2000 |
≤400 |
≤30 |
≤20 |

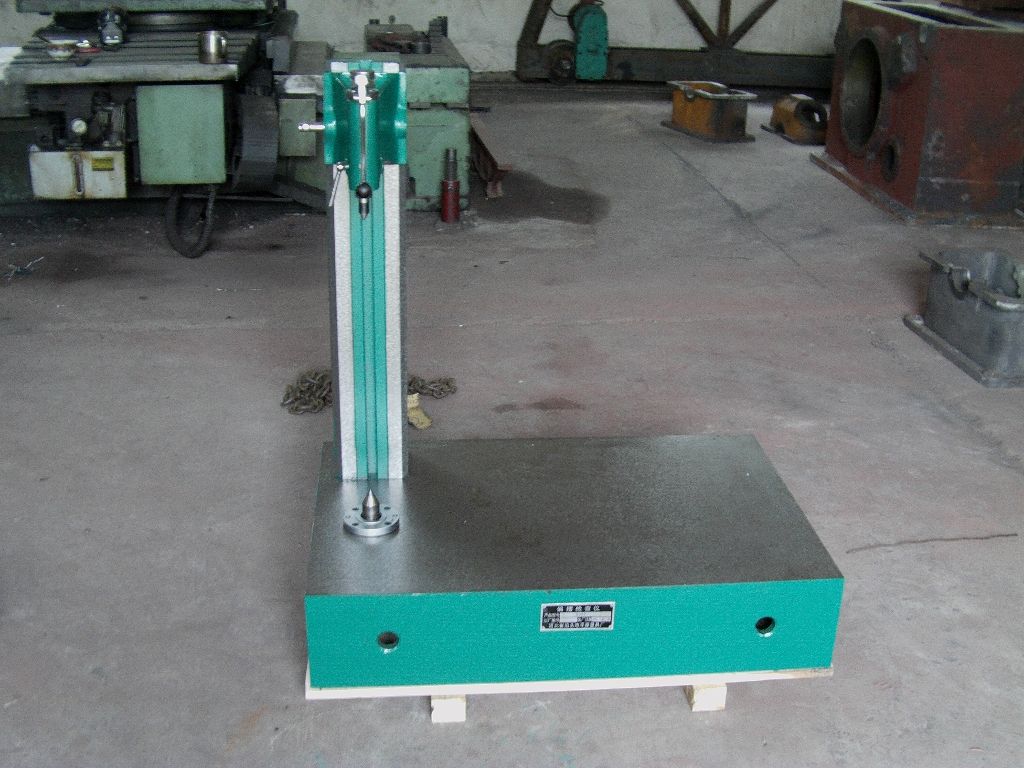

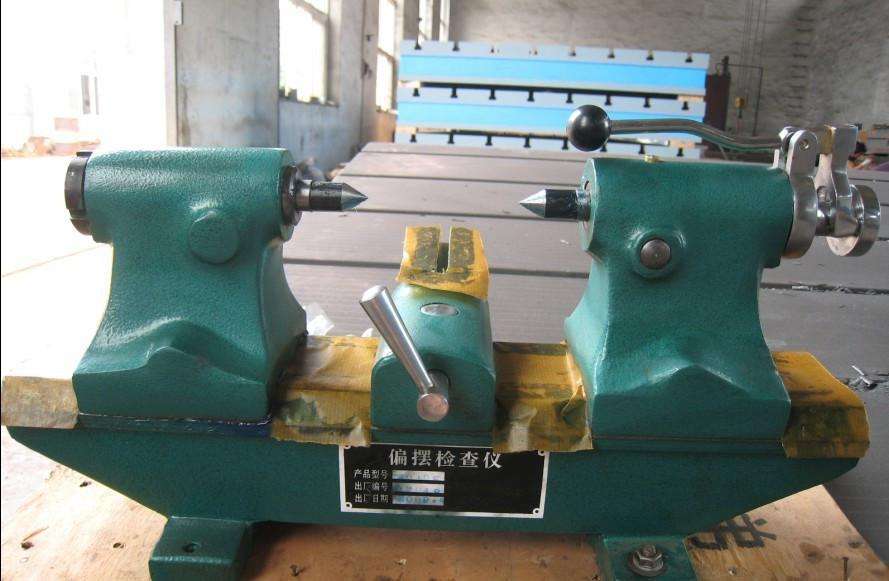

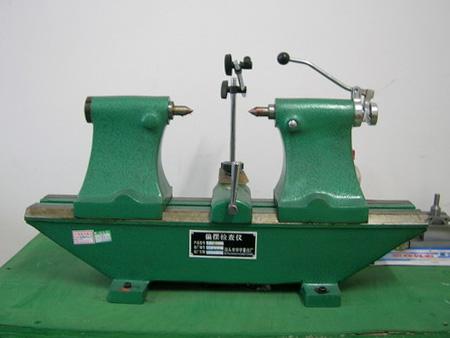

偏摆仪,立式偏摆仪,卧式偏摆仪图片展示
偏摆仪,立式偏摆仪,卧式偏摆仪专用生产厂家联系方式：17659715975
